Structures alu Duratruss : une forte capacité de charge pour les projets événementiels et exigeants

Les structures aluminium du fabricant néerlandais Duratruss se positionnent clairement sur le marché des professionnels avec un très bon rapport résistance/poids, des familles de modules lisibles et des connecteurs coniques qui facilitent la rapidité de montage/démontage.

Levenly décortique la gamme et vous détaille les critères à prendre en compte pour choisir une architecture DURATRUSS cohérente pour les usages professionnels : expo, salon, musée, studio ou plateau de TV !

En prod, il y a plusieurs critères très concrets sur lesquels on peut juger de la qualité d’un système de structure alu.

D’abord, la vitesse de montage/démontage et répétabilité. Pour cela, Duratruss s’appuie sur un système d’assemblage rapide par manchons, goupilles coniques et broches de sécurité qui permettent de raccorder différents éléments de structure (poutres alu, angles, embases) sans difficulté et en sécurité.

Ce kit de jonction pensé pour des montages fréquents représente un vrai gain de temps lors des événements récurrents ou lorsque les dates d’une tournée se succèdent à intervalles rapprochés !

Cet aspect « rapidité » rejoint celui de la prévisibilité du matériel, autrement dit comment la structure se comportera réellement une fois chargée, suspendue, bridée, ou intégrée à une scénographie. On cherche aussi une compatibilité maximale avec le stock existant ou avec son parc de loc.

A ce sujet, un étiquetage clair des éléments (série, longueur, angles, repères de kit) fait la différence en termes de gestion de parc : picking plus rapide, moins d’erreurs, montages qui se répètent à l’identique. Et quand le parc tourne beaucoup, c’est aussi un vrai plus côté traçabilité : contrôles, maintenance, éléments à isoler.

Bien évidemment, mais cela est vrai avec n’importe quelle marque de poutres et éléments de structure alu, il est absolument indispensable de bien calculer le poids maximal que votre construction peut supporter. En particulier si vous mélangez les séries ! Si vous avez besoin d’aide contactez-nous pour en parler et lisez notre guide dédié sur les tableaux de charge.

Pour choisir une série conforme à votre besoin et aux exigences de sécurité, nous vous recommandons de considérer la charge portée théorique, le type de charge (centrée ou répartie), la déformation prévisible et les contraintes d’intégration : en intérieur, comme dans un musée ou un stand de foire commerciale ? Suspendu au plafond ? En extérieur, exposé au vent et aux intempéries ? On vous explique tout sur la logique de gamme Duratruss.

Comme la plupart des fabricants, Duratruss décline sa gamme en structures alu au format carré, triangulaire ou en échelle (deux tubes parallèles, plutôt pour la décoration et les supports légers), en fixations d’entraxe 220mm de côté, 290mm ou 290mm renforcée.

Les séries 220 (DT22/23/24) sont le choix discret et léger en expo/corporate : on y gagne en rapidité d’installation, en encombrement et en intégration visuelle. Elles s’appuient sur un aluminium EN-AW 6060 T66, un alliage extrudé réputé pour sa belle finition, durci par traitement thermique : poids plume, régulier et facile à exploiter, sans viser la catégorie plus “structurelle” d’un 6082 T6.

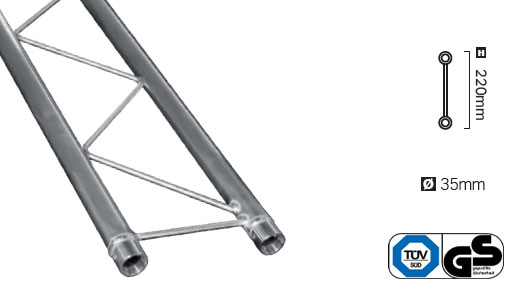

Une structure 220mm au format échelle est le choix naturel quand vous avez besoin d’un support léger pour des charges modérées, avec une empreinte visuelle minimale : tenir une petite ligne d’éclairage, porter de la signalétique, rigidifier un cadre, créer un petit portique discret.

La longueur des poutres de structure alu DT22 va de 50cm à 4,5m, et s’associent à des angles de départ horizontaux (DT22-C21H-L90), verticaux (DT22-C21V-L90) ou 3 départs horizontaux (DT22-T35h-T) à 90°.

Typiquement, on utilisera des poutres alu DT22 là où prime l’efficacité : cadres de signalétique (enseignes, kakémonos, panneaux), petites rampes pour projecteurs compacts (découpes LED, PAR, barres LED…) tant que la charge reste raisonnable, ou encore renforts et traverses intégrés à une scénographie — utilisés comme une « poutre » simple plutôt que comme un grill lourd.

C’est aussi une excellente brique de structure secondaire : zones d’accroche ponctuelles, retours de stand, petits portiques latéraux, là où l’on veut aller vite et rester léger.

L’intérêt de ce type de structure ? Un poids et un volume contenus, donc transport et manipulation facilités (surtout quand on multiplie les modules), et discrétion, particulièrement appréciable dans un espace muséal et sur une exposition quand l’objectif est de dissimuler la technique.

En contrepartie, la section échelle est forcément moins à l’aise en tenue en torsion (charges excentrées, tendances à la rotation) et n’est pas la bonne réponse dès qu’on vise une rigidité 3D ou du multipoint dense (gros clusters, multiprise vidéo, accroches dans tous les sens).

Avec la structure alu triangulaire DT23, on est sur le format choisit quand une échelle devient trop souple, sans pour autant basculer sur un carré plus volumineux. A privilégier pour les petits grills auto-portés les petits stands d'exposition ou en décoration pour des vitrines de magasins, les bars, clubs, etc.

Les poutres alu en triangle DT23 s’échelonnent de 1 à 3,5m de long. Vous pouvez les coupler avec une large variété d’angles 2, 3, 4 ou 5 directions pour créer la structure conforme à votre idée.

En expo, événement corporate et scénographie, ce type de poutre Duratruss sert à monter des portiques et cadres suspendus qui doivent rester stables, à créer des lignes d’accroche bien propres (pas de reflets ni d’aspérités intempestives) pour éclairage ou éléments scénographiques, et à supporter des charges ponctuelles avec moins rotation et de ballant qu’une 2 points.

Sa géométrie apporte un vrai gain en tenue en torsion et en comportement global lorsque la charge n’est pas parfaitement centrée, comme c’est souvent le cas avec une enseigne déportée, un projecteur placé sur une face, ou une accroche “one-off” sur stand.

C’est aussi un bon compromis côté exploitation. Cette section fait visuellement plus « pro » qu’une échelle, tout en restant discrète et plus facile à transporter/manipuler qu’une carrée.

En revanche, elle montre ses limites si vous cherchez une « accrochabilité » maximale (multipoints sur 4 faces, interfaces multiples), ou qu’on veut construire un vrai volume 3D très accessoirisé. Pour un petit plafond technique dense, des accroches dans tous les sens ou des configurations où la modularité prime, la section carrée reprend logiquement l’avantage.

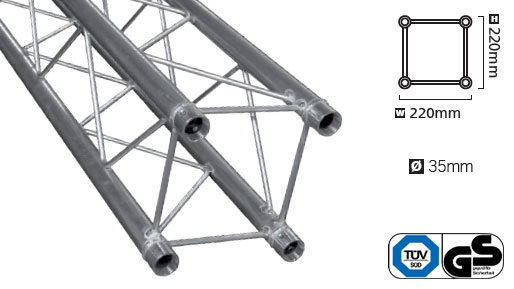

Sur une structure alu carrée DT24, on passe à une logique de « petit 4 points » pensée pour multiplier les interfaces et garder une vraie 3D : c’est le bon format dès que la structure se conçoit comme un élément porteur d’équipements (éclairage, petite vidéo, scénographie, câblage) avec des accroches réparties.

Là encore, la seule limite est votre imagination car les poutres alu carrées de 0,5 à 4m de long se connectent à une très grande variété d’angles de structure : 2 à 5 directions, arrondis, à 60, 90 ou 135°.

En salon et corporate, la série DT24 est particulièrement à l’aise pour des grills compacts au-dessus d’un stand, des portiques d’entrée plus « premium », des cadres autoportés plus rigides, ou des petits retours et encadrements là où l’on veut un rendu net et une tenue qui résiste bien aux efforts latéraux.

Gros avantage : la polyvalence d'accroche. Quatre faces exploitables, plus de liberté pour équilibrer les charges, orienter les appareils, gérer le passage des câbles et intégrer des accessoires sans se retrouver coincé par une géométrie trop plane. En contrepartie, la logistique est un peu plus exigeante qu’avec du DT22/DT23.

Notre conseil ?  Evitez de choisir du DT24 par principe si vous vous cantonnez à de la signalétique légère : une structure alu en échelle ou en triangle fera le job en tenant moins de volume.

Les séries 290 de Duratruss (DT33/DT34) sont prévues pour des structures plus sollicitées : portiques, grills et configurations d’événementiel/expo où l’on recherche davantage de rigidité. Elles sont fabriquées en aluminium EN-AW 6082 T6, un alliage qui apporte une meilleure tenue mécanique que le 6060. Un gage de fiabilité pour aborder sereinement les validations techniques et sécurité dans vos dossiers de projet.

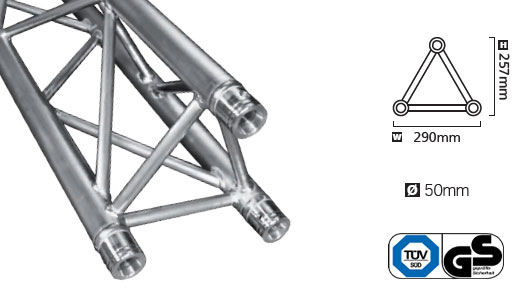

La DT33 est, par excellence, la série que beaucoup considèrent comme un standard triangulaire en 29 cm pour les kits mobiles et les configurations récurrentes. Cela s’explique par sa construction avec des tubes principaux en diamètre 50 mm et 2mm d’épaisseur, et des diagonales Ø20mm en 2mm. Résultat ? Un très bon ratio charge/poids.

Combinant construction légère et forte capacité charge portée (suspension de projecteurs, d'enceintes de sono, d'écrans, de PLV...), c’est d’ailleurs l’un des systèmes que Duratruss vend le plus.

Avec ses poutres mesurant de 0,25 à 3m, ce format triangulaire est très pertinent lorsqu’il s’agit d’installer une structure plus stable qu’une échelle, mais moins volumineuse qu’un carré et ses 4 points d’ancrage : on pense aux portiques et aux traverses de stand, aux lignes d’accroche lumière, aux cadres suspendus, etc.

Pour vos idées les plus audacieuses (arche, couronne au-dessus d’un stand), songez que la série DT33 comporte aussi des segments d’angles arrondis ou en quart de cercle !

Selon l’intégration, la série DT33 est aussi intéressante pour gérer l’orientation apex : Duratruss propose ainsi un adaptateur dédié permettant de suspendre la triangulaire apex up ou apex down avec des capacités distinctes annoncées (500 kg apex up / 250 kg apex down). Utile pour maîtriser l’esthétique, le passage de câbles et les points d’interface sur un stand d’exposition ou en scéno.

A noter que les poutres alu DT33 existe aussi en finition noire (RAL 9005 mat), pour les installations qui se veulent discrètes et élégantes.

Ici, on bascule dans une section 4 points « cœur de parc ». Assez rigide et polyvalente pour couvrir la majorité des configurations événementielles et expo sans tomber dans l’encombrement d’une 400.

Sur le terrain, la série carrée DT34 est à privilégier pour des portiques vraiment « propres » (entrée de stand, arche, cadre scéno), des grills de taille intermédiaire pour accroches lumière et signalétique, des plafonds techniques ou des structures « mastoc », plus visibles que les formats compacts DT22/23/24. Dans ces cas-là, un pied de levage devient quasiment indispensable pour hisser les éléments de structure à la hauteur souhaitée.

En contexte salon ou tournée où chaque minute compte, la DT34 permet de travailler en module (angles, traverses, retours) et donne une vraie liberté d’accroche sur 4 faces tout en restant assez facilement transportable et rapide à déployer.

Dans une logique de parc, la famille DT34 permet de rester sur le même gabarit de section tout en ajustant le niveau de robustesse selon les zones : des travées plus chargées, des points d’accroche plus sollicités, par exemple. L’intérêt ?  Conserver une esthétique homogène et une méthode de montage stable. La limite, naturellement, apparaît quand la configuration devient un vrai plafond technique dense (vidéo lourde, multipoints serrés, grandes portées) : à ce stade, une section supérieure (type 400) reprend l’avantage en marge et en rigidité globale.

En résumé, la gamme DT34 est souvent un bon compromis pour stands, grills de petite/moyenne portée, portiques, arches, et scénographies où on recherche de la rigidité sans forcément basculer sur une section plus imposante.

Les éléments de structure alu Duratruss DT34 se déclinent aussi en noir, pour les environnements très lumineux et où l’on souhaite faire courir des câbles en les occultant au maximum. Dans un showroom premium ou une concession auto, par exemple.

La série de poutres alu DT44 est ce que Duratruss propose de plus solide pour entrer dans les configurations où la structure doit supporter des portées plus ambitieuses, une densité d’accroches élevée et une exigence de rigidité perçue (flèche, stabilité visuelle, comportement en charge).

On la retrouve typiquement sur des plafonds techniques en événementiel, des tours lumière/son, de grands plateaux, des portiques hautes charges (vidéo, lyres nombreuses, moteurs), des scénographies grand format et, globalement, dans des environnements où les points de reprise se multiplient.

Dans la gamme, la logique est claire : avec des longueurs qui vont de 0,5 à 5m, les poutres offre un très bon compromis résistance/poids grâce à des tubes principaux de 50mm de diamètre et 2 mm d’épaisseur, connecté par des tubes de diagonale en 25 et 3mm.

Pour les besoins encore plus exigeants, Duratruss propose une version en diamètre 50/3 ou 4mm pour les tubes principaux, mais dans ce cas mieux vaut nous contacter pour voir ensemble si vous avez réellement besoin d’une structure aluminium d’une telle robustesse.

Certaines configurations nécessitent toutefois de sortir des standards pour répondre à des contraintes spécifiques.

Certaines configurations nécessitent de sortir des standards pour répondre à des contraintes techniques, esthétiques ou scénographiques précises. Dans ces cas, certaines structures Duratruss peuvent être proposées sur commande, avec un accompagnement adapté pour sélectionner la solution la plus pertinente selon le projet.

La série DT14, au format carré 100mm (10cm x 10cm), est par exemple utilisée pour des structures très légères, principalement décoratives. Elle convient à des environnements comme les petits stands, les commerces, les bars ou les restaurants, où la charge est faible mais l’esthétique importante. Elle complètera également un cercle de structure alu, permettant la création de structures suspendues originales, notamment en showroom.

Les tubes seuls viennent compléter ces configurations en apportant une grande modularité. Ils sont utilisés pour le perchage, le sous-perchage, l’agencement ou encore comme bras de renfort, afin d’adapter précisément une structure aux contraintes du terrain.

La DT32, en format échelle de 290mm, constitue une solution intermédiaire, adaptée aux structures nécessitant un peu plus de tenue tout en conservant une certaine légèreté.

Pour des besoins plus exigeants, la série DT43, en structure triangulaire de 400mm, permet de supporter des charges importantes. Elle est généralement utilisée dans des configurations techniques comme les grills de grandes salles de spectacle ou les installations événementielles de grande envergure.

La DT4030, avec son format rectangulaire renforcé, répond quant à elle à des contraintes spécifiques de scénographie ou d’installation. Ce type de structure est particulièrement adapté aux projets d’exposition ou aux installations fixes, notamment lorsqu’une géométrie différente des structures classiques est nécessaire, comme sur certains grands grills techniques ou dispositifs muséographiques.

Enfin, les systèmes LED-FRAME permettent d’intégrer directement des dispositifs visuels dans la structure. Composés généralement de tours et d’un pont, ils sont conçus pour supporter des murs LED et sont utilisés lors de festivals, de retransmissions ou pour des dispositifs de projection, en intérieur comme en extérieur.

Besoin d’une série spécifique de structure aluminium ? Certaines références sont disponibles sur commande : contactez-nous pour trouver la solution adaptée à votre projet.

Gammes lisibles, accessoires cohérents, un système globalement pensé pour des montages répétables… Depuis le DT22 pour de la toute petite accroche jusqu’au DT44 dès qu’il faut gagner en rigidité et encaisser des configurations plus chargées, en passant par la série DT34 pour une polyvalence maximale, la gamme d’éléments de structure aluminium Duratruss couvre un spectre très large en environnement professionnel.

Mais outre la fiabilité du matériel et la qualité du système de connexion de Duratruss, gardez à l’esprit que c’est d’abord votre méthode (charges, portées, points de reprise, standardisation du parc) qui permet des montages rapides et qui se répètent sans mauvaise surprise !

Besoin de plus de détails, d’idées, de conseils d’experts sur les structures alu Duratruss ? Contactez l’équipe Levenly !
